Automatisierte Optimierung von Metamaterialien im Leichtbau

Ausgangslage

Die Entwicklung von Metamaterialien ist ein relativ neues Gebiet in den Ingenieurwissenschaften, begünstigt durch die Freiheiten der additiven Fertigung. Dabei handelt es sich um gezielt aufgebaute Strukturen auf der Meso-, Mikro- und Nanoebene, die in spezifischen räumlichen Konfigurationen angeordnet sind und zu einzigartigen effektiven Eigenschaften auf der Makroebene führen, weshalb sie als Metamaterialien bezeichnet werden. Dieser Ansatz ermöglicht es, Eigenschaften zu erzeugen, die über das hinausgehen, was die einzelnen Bestandteile des Materials bieten. Entsprechend entstehen so große Designräume, die es effizient abzudecken gilt, um Metamaterialien gezielt für spezifische technische Anforderungen zu entwickeln. Soll dieser Ansatz auf neue Produkte übertragen werden, ergeben sich eine Vielzahl von Designvariablen und örtlich unterschiedliche Zielfunktionen. In Bild 1 ist das am Beispiel einer additiv gefertigten, mechanisch beanspruchten Mittelsohle dargestellt, je nach Bereich gelten unterschiedliche Steifigkeiten als ideal, die wiederum abhängig vom Träger des Schuhs und dessen Einsatzzweck sind. Somit muss im Zuge der Produktentwicklung eine Vielzahl von Gitterstrukturen zuerst im Rechner erstellt, vernetzt, mittels Finite-Elemente-Simulation analysiert und schließlich ausgewertet werden; dieser Workflow ist zeitaufwändig und rechenintensiv.

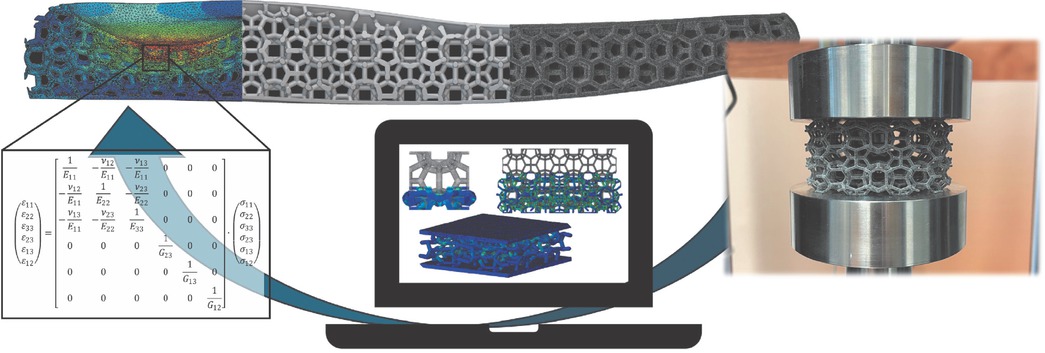

Bild 1

Exemplarische Darstellung eines Workflows zur Auslegung einer personalisierten Mittelsohle mit Auswertung und Anpassung der Gitterstrukturen zur Optimierung der effektiven Steifigkeit basierend auf Stauchversuchen und FE-Simulationen

Im konkreten Fall aus Bild 1 betrug die durchschnittliche Vernetzungsdauer etwa 20 min auf einer Workstation mit Intel-Core-i9-10980XE-CPU, 128 GB DDR4. Die quasi-statische Simulation mit Stauchung der Struktur um 70 % unter Verwendung von 16 Rechenkernen dauerte im Durchschnitt 72 Stunden. Diese Zeitdauer ist im Rahmen einer effizienten Bauteilgestaltung und Produktoptimierung nicht praktikabel, weshalb die Entwicklung geeigneter Metamodelle zur Auswertung des effektiven Strukturverhaltens maßgeblich dazu beitragen kann, die Marktreife von additiv gefertigten Metamaterialien signifikant voranzutreiben. Entsprechend geht dieser Artikel der Frage nach, ob datengetriebene Modelle, in diesem Fall Modelle zur Zeitreihenvorhersage wie Long Short-Term Memory Networks (LSTM) [1] und Liquid Time-Constant Networks (LTC) [2], beides spezielle Formen von Recurrent Neural Networks (RNNs), effektiv eingesetzt werden können, um das nichtlineare Deformationsverhalten von Metamaterialien vorherzusagen und somit den Designprozess zu verbessern, insbesondere zu beschleunigen. Dabei verfolgt der Artikel die folgenden Ziele:

1. Analyse der Eignung von LTC-Netzwerken für die Vorhersage langfristiger Deformationsmuster in Metamaterialien bei geringer Datenverfügbarkeit,

2. Identifikation von Limitierungen der LTC-Architektur in diesem Kontext sowie

3. Kombination mit LSTM-Netzwerken, um festzustellen, ob dadurch eine bessere Leistung erzielt werden kann.

Stand der Technik

Die im Rahmen dieser Arbeit verwendeten Netzwerke unterscheiden sich von den klassischen Feedforward Neural Networks (FNNs), deren Aufbau und Weiterentwicklungen werden im Folgenden kurz dargestellt.

Recurrent Neural Networks (RNNs)

RNNs stellen nach [3] eine Klasse von neuronalen Netzen dar, die speziell zur Erkennung von Mustern und Abhängigkeiten in sequenziellen Daten eingesetzt wird. Im Gegensatz zu Feedforward-Neural Networks (FNNs), die Informationen in nur eine Richtung verarbeiten, ermöglichen RNNs nach [3] und [4] Informationen durch Rückkopplungen in das Netzwerk zurückzuführen und auf diese Weise frühere Eingaben in die Verarbeitung einzubeziehen (Bild 2).

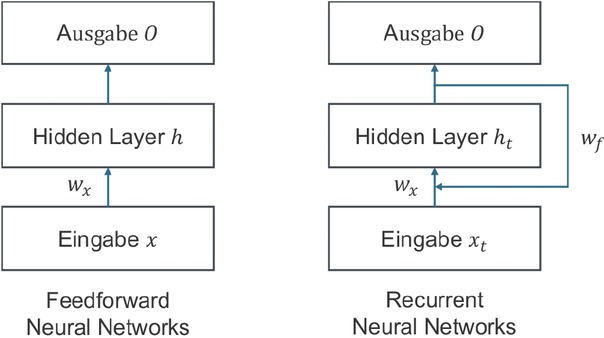

Bild 2

Unterschied zwischen FNNs und RNNs. FNNs verarbeiten Informationen nur vorwärts, während RNNs durch Rückkopplungen frühere Eingaben in die Berechnungen einbeziehen, nach [3] (abgeändert)

Eine Form der RNN-Aktivierung für die Aktualisierung des Hidden Layer (h_t) in einem RNN lässt sich nach [4] durch folgende Gleichung (1) beschreiben:

(1) h t = σ w f h t − 1 + w x x t + b

Hierbei sind:

h_t: der versteckte Zustand (Hidden Layer) zum Zeitpunkt t,

x_t: die Eingabe zum Zeitpunkt t,

w_f: Gewichtsmatrix für den vorherigen Zustand h_t-1,

w_x: Gewichtsmatrizen für die Eingabe x_t,

b: der Bias,

σ: eine Aktivierungsfunktion (z. B. tanh, sig oder ReLU).

Zentraler Bestandteil des Trainings von RNNs ist der Backpropagation Through Time Algorithmus (BPTT), welcher eine Erweiterung des Standard-Backpropagation Algorithmus für FNNs ist. Beim BPTT wird der Fehler über alle Zeitschritte zurückverfolgt, um die Gewichte des Netzwerks anzupassen. Die Verlustfunktion über alle Zeitschritte T lautet nach [3]:

(2) L ( O , Y ) = ∑ t = 1 T l t O t , Y t

wobei l_t die Verlustfunktion (z. B. mittlere quadratische Abweichung oder Kreuzentropie) und die Größen O_t und Y_t die vorhergesagten und Zielwerte zu einem Zeitpunkt t darstellen. Ein wesentliches Problem bei der Anwendung beim BPTT ist das sogenannte „Vanishing Gradient“-Problem. Dabei nimmt der Gradient, der bei der Rückpropagation durch die Zeit berechnet wird, mit zunehmender Anzahl an Zeitschritten ab. Dieser Gradient ist ein Maß dafür, wie stark sich die Fehlerrate des Netzwerks ändert, wenn man dessen Gewichte anpasst, und gibt dadurch die Richtung und Größe der Anpassung der Gewichte vor. Beim Training über viele Zeitschritte multiplizieren sich die Gradienten miteinander. Wenn nun die Gradienten häufig Beiträge kleiner als 1 haben, kann dies dazu führen, dass die Gesamtgradienten über die Zeit gegen Null gehen. Bei Werten größer als 1 kann ein exponentielles Anwachsen der Gradienten erfolgen, was zum „Exploding Gradient“-Problem führt. In beiden Fällen wird das Lernen langfristiger Abhängigkeiten erschwert – entweder, weil die Anpassungen der Gewichte vernachlässigbar werden, oder weil das Training instabil wird. Um dieses Problem zu mildern, wird häufig der Truncated BPTT (TBPTT) eingesetzt, bei dem die Rückpropagation auf eine feste Anzahl von Zeitschritten beschränkt wird, um zu verhindern, dass der Gradient über viele Zeitschritte hinweg zu stark abnimmt oder anwächst [3].

Long Short-Term Memory Networks (LSTMs)

LSTMs wurden 1997 durch Hochreiter und Schmidhuber in [5] als eine erweiterte Form von RNNs, vorgestellt, um das „Vanishing Gradient“-Problem zu verringern. Die Schlüsselkomponente einer LSTM-Zelle ist die sogenannte Speicherzelle. Diese besitzt einen Zellzustand C_t der es ermöglicht, Information über Zeitschritte hinweg zu speichern und zu aktualisieren, wodurch der Gradient über längere Zeiträume zurückgeführt werden kann, ohne dass dieser exponentiell abnimmt [5]. Dabei steuern das Input Gate (i_t) und das Output Gate (o_t) den Informationsfluss in und aus der Zelle heraus. Zudem wurden in [6] LSTMs mit dem Forget Gate (f_t) um die Möglichkeit erweitert, spezifische Teile des Zellzustands zu verwerfen oder für den nächsten Zeitschritt beizubehalten (Bild 3).

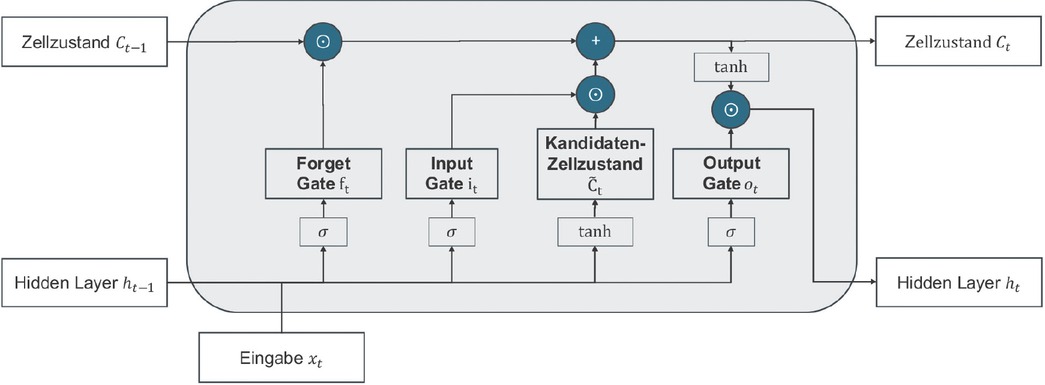

Bild 3

Diagramm einer LSTM-Zelle: Es zeigt den Informationsfluss durch Forget Gate, Input Gate und Output Gate, die den Zellzustand und den Hidden State steuern, um langfristige Abhängigkeiten in sequenziellen Daten zu erfassen, nach [3] (abgeändert)

Der Zellzustand C_t ergibt sich nach [3] aus dem Zusammenspiel des Forget Gate f_t, Input Gate i_t und des Kandidaten-Zellzustands C∼_t durch elementweise Multiplikation ⊙:

(3) C t = f t ⊙ C t − 1 + i t ⊙ C ~ t

Der neue Hidden Layer h_t wird schließlich wie folgt berechnet:

(4) h t = o t ⊙ tan ⁡ h C t

Materialien und Methoden

Die Datengrundlage für die durchgeführte Studie bilden Druckversuche an zylinderförmigen Gitterstruktur-Probekörpern, wie rechts in Bild 1 im gefertigten Zustand zu sehen. Diese Metamaterialien wurden aus der Weaire-Phelan-Einheitszelle [8] mit unterschiedlichen Strebendurchmessern aufgebaut. Gefertigt wurden die Probekörper aus thermoplastischem Polyurethan (TPU) durch selektives Lasersintern (PBF-LB/P). Die Druckversuche wurden bis zu einer Stauchung von 70 Prozent durchgeführt, dabei wurden je vier Belastungs- und Entlastungskurven gemessen, um den Mullins-Effekt (fortschreitende zyklische Entfestigung) zu berücksichtigen. Als Daten für die Modellvorhersage wurde die als technisch relevant erachtete Belastungskurve im vierten Zyklus verwendet. In Summe wurden 40 Versuche durchgeführt, davon flossen 30 in das Modelltraining und in die Modellvalidierung ein und 10 wurden als Testdaten verwendet; Jede Zeitserie bestand dabei aus den 507 Zeitschritten der vierten Belastungskurve. Variiert wurden dabei Strebendurchmesser und Druckrichtung, wobei die Testfälle T1 bis T5 liegend und die Testfälle T6 bis T10 stehend gedruckt wurden.

Für die Anwendung datengetriebener Modelle zur Deformationsvorhersage mittels LTC und LSTM wurden drei verschiedene Konfigurationen untersucht, die nachfolgend erläutert werden. Für den Aufbau der Modelle wurde als Grundlage das in [2] angegebene Git-Repository verwendet. Alle Modelle wurden unter Verwendung der Bibliotheken Numpy [9], Pandas [10], Tensorflow [11, 12], Keras [13], Keras-Tuner [14] und Matplotlib [15] aufgebaut. Die Auswertung fand mithilfe der Metriken mittlerer quadratischer Fehler und Bestimmtheitsmaß R₂ statt.

Bei allen Modellen wurden die Orientierung im Druckraum und der Strebendurchmesser als Eingangsdaten, sowie die Kraft-Verschiebungskurve als Ausgangsdaten verwendet. Alle Modelle werden verwendet, um die vollständige Zeitreihe der Kraft-Stauchungskurve vorherzusagen.

Die Daten wurden zu Beginn mit einem One-Hot-Encoder codiert, sodass alle Eingangsdaten als diskrete numerische Werte vorlagen und anschließend über einen Standard-Scaler standardisiert, indem von den einzelnen Datenpunkten der Mittelwert abgezogen und das Ergebnis durch die Standardabweichung geteilt wurde. Da für eine sinnvolle Kreuzvalidierung die verfügbare Datenmenge zu gering war, wurde die L2-Norm zur Regulierung der Gewichte verwendet. Ebenso wurde ein Dropout-Block in jeden Layer eingebaut, um eine Überanpassung an spezifische Neuronen zu verhindern.

Den Grundaufbau aller Modelle stellte ein LTC mit zwei Layern dar, dabei bestand jeder Layer aus 10 LTC-Blöcken und einem Dropout-Block. Dabei wurde für alle Konfigurationen eine Hyperparameterstudie durchgeführt, um eine Vergleichbarkeit der Modelle zu gewährleisten. In der Hyperparameterstudie wurden die Anzahl der Neuronen zwischen 50 und 300 sowie die Dropout-Rate von 0,3 bis 0,7, die L2-Regulierung von 0,0001 bis 0,01 und die Lernrate von 0,0001 bis 0,01 variiert und der so aufgespannte Suchraum per Zufallssuche mit 15 Versuchen abgetastet.

Für die erste Konfiguration LTC-RMSProp wurde der RMSProp-Optimierer [16] verwendet, welcher für Zeitreihendaten konzipiert ist, mit adaptiven Lernraten arbeitet und typischerweise verrauschte Gradienten robust bewältigt. RMSProp passt die Lernrate basierend auf dem gleitenden Durchschnitt der quadratischen Gradienten an, was ihn besser geeignet macht für Probleme, bei denen nicht jede Richtung der Optimierung gleich wichtig ist. Für diese Konfiguration wurde eine Lernrate von 0,001 gewählt und beide Layer wiesen 200 Neuronen auf.

Die zweite Konfiguration LTC-Nadam verwendete den Nadam-Optimierer [17], welcher sich in vielen Fällen dem weit verbreiteten Adam-Optimierer überlegen zeigt und in der Literatur als Alternative zum RMSProp-Optimierer propagiert wird. Für diese Konfiguration wurden eine Lernrate von 0,0005 und 230 Neuronen je Schicht verwendet.

Die dritte Konfiguration LTC-LSTM stellte die Kombination eines LTC-Layer mit 10 Blöcken und eines LSTM-Layer mit ebenfalls 10 Blöcken dar. Als Optimierer wurde RMSProp verwendet. Hinter dieser Konfiguration steckt die Überlegung, dass LTC-Netzwerke zwar geringere Datenmengen als LSTMs benötigen, aber insbesondere für kurzfristige Abhängigkeiten geeignet sind. Die Vorhersage des Deformationsverhaltens kann das Erinnern kumulativer Effekte erfordern. Dafür können LSTM-Netzwerke aufgrund ihrer Spezialisierung auf langfristige Abhängigkeiten die bessere Lösung darstellen. In diesem Fall wurden für den LTC-Layer 200 Neuronen, für den LSTM-Layer 100 Neuronen und als Lernrate 0,001 verwendet.

Alle Modelle wurden für maximal 1000 Epochen trainiert, wobei das Training abgebrochen wurde, wenn für mehr als 15 Iterationen keine Verbesserung detektiert wurde.

Ergebnisse und Diskussion

Der Trainingsverlauf der drei Konfigurationen ist in Bild 4 dargestellt. Dabei ist auffällig, dass bei dem hybriden LTC-LSTM-Modell das Training etwa 200 Epochen länger dauerte als bei den beiden untersuchten (reinen) LTC-Netzwerken.

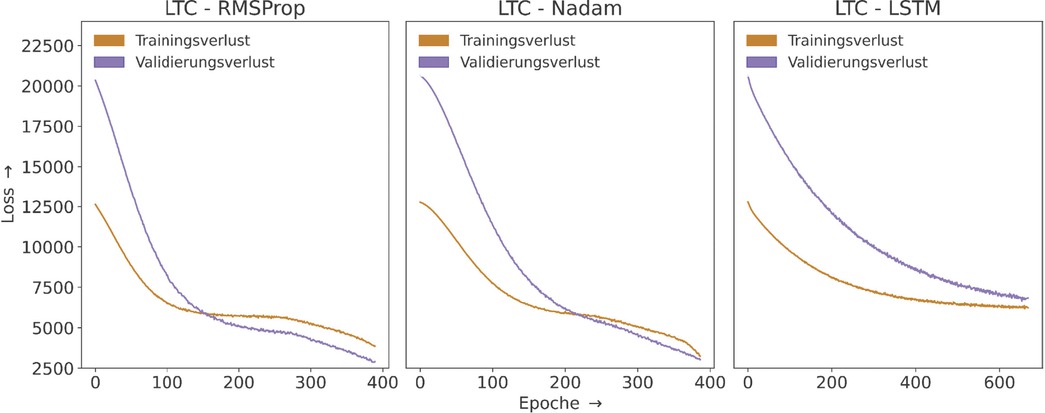

Bild 4

Vergleich des der Trainingsverlaufs drei untersuchten Konfigurationen, über alle 30 Trainingsdatensätze gemittelt

Ebenso lässt sich aus Bild 4 erkennen, dass bei allen Modellen mit zunehmender Epoche eine Abnahme sowohl des Trainings- als auch des Validierungsverlustes zu beobachten ist. Eine leichte Überanpassung ist jedoch feststellbar, insbesondere bei den Modellen mit den Optimierern RMSProp und Nadam, wo der Validierungsverlust im Verhältnis zum Trainingsverlust in Teilen weniger stark abfällt. Insgesamt erscheint die Überanpassung auf dieser Grundlage jedoch moderat.

Zur Auswertung der Modellperformance ist das Bestimmtheitsmaß R² der Modelle für alle 10 Testdatensätze in Tabelle 1 aufgetragen.

Aus den Ergebnissen geht hervor, dass für die liegend gedruckten Proben T1 bis T5 mit dem LTC-Modell und dem Nadam-Optimierer trotz der begrenzten Datenbasis eine gute Modellperformance erreicht werden konnte. Hierbei ist zu beachten, dass das für die Modellbewertung genutzte Bestimmtheitsmaß durch Overfitting und Ausreißer verzerrt werden kann. So nimmt etwa die Modellgüte für stehend gedruckte Proben T6 bis T10 deutlich ab, was wiederum auf eine eingeschränkte Generalisierbarkeit hindeutet. Interessanterweise verhält sich das gleiche Netzwerk mit dem RMSProp-Optimierer teilweise entgegengesetzt – auch wenn die Modellperformance über die Testdaten hinweg teilweise signifikant geringer ausfällt. Die Annahme, dass die Kombination eines LTC-Netzwerks für kurzzeitige Dynamik mit der Fähigkeit des kumulativen Speicherns des LSTM-Netzwerks von Vorteil für die Vorhersage der Kraft-Stauchungskurve ist, konnte anhand der Ergebnisse nicht bestätigt werden. Zudem war keines der untersuchten Modelle in der Lage, die lokalen Instabilitäten und periodischen Beuleffekte der zugrunde gelegten Kraft-Stauchungskurven adäquat zu erfassen. Die Vorhersage ist exemplarisch für die drei Modellkonfigurationen und den Datensatz T1 in Bild 5 dargestellt.

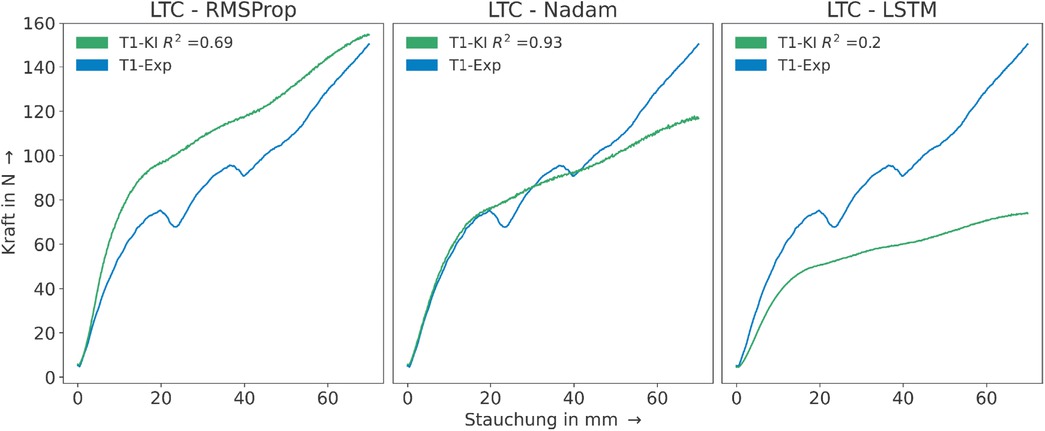

Bild 5

Vergleich der vorhergesagten (grün) mit der gemessenen (blau) Kraft-Stauchungskurve für den Testfall T1 und alle drei untersuchten Modelle

Hier unterscheiden sich die Modelle signifikant in ihrer Fähigkeit, die experimentell ermittelte Kraft-Stauchungskurve für T1 nachzubilden. Das Modell LTC-RMSProp zeigt über weite Teile der Kurve eine relativ stabile Annäherung an die experimentellen Daten. Allerdings überschätzt es systematisch die Kraft im Bereich geringer bis mittlerer Stauchung. LTC-Nadam liefert wiederum unter den Modellen das beste Bestimmtheitsmaß für den Testfall T1. Dabei erfasst es die experimentellen Werte von 0 bis 20 mm Stauchung sehr präzise. Danach nimmt die Diskrepanz zwischen den vorhergesagten und tatsächlichen Werten zu, was darauf hindeutet, dass das Modell die Dynamik bei höheren Stauchungen nicht ausreichend erfassen kann. Beim LTC-LSTM zeigen sich bereits im Anfangsbereich signifikante Abweichungen zu den gemessenen Werten. Es unterschätzt anschließend durchgehend die Kraft. Auch ist anhand der Abbildung zu erkennen, dass keines der Modelle in der Lage ist, die periodischen Beuleffekte abzubilden. Ursache hierfür könnte die begrenzte Anzahl an Samples sein, mit denen die Modelle trainiert wurden. Dadurch könnten nicht alle Variabilitäten ausreichend im Training repräsentiert worden sein, wodurch das spezifische Deformationsverhalten durch die Modelle nicht genügend generalisiert werden konnte. Zum anderen beeinflusst die Wahl des Optimierers das Trainings- und Konvergenzverhalten signifikant. Die vorliegenden Ergebnisse sollten demnach vor dem Hintergrund der begrenzten Datenbasis interpretiert werden und nicht als allgemeingültig betrachtet werden. Die Ergebnisse zeigten, dass für eine zuverlässige Modellierung des komplexen Materialverhaltens auch mit LTCs eine angemessene Datenmenge erforderlich ist. Zukünftige Arbeiten könnten demnach darauf abzielen, den Datensatz zu erweitern und unter Umständen die Modellarchitekturen sowie Hyperparameter weiter zu optimieren, um die Generalisierungsfähigkeit, Modellgüte sowie Aussagekraft der Ergebnisse weiter – und deutlich – zu erhöhen. Dies könnte durch die Integration zusätzlicher experimenteller Daten oder – aufgrund der in diesem Kontext hohen zeitlichen und ressourcenintensiven Generierung umfangreicher Datensätze – durch den Einsatz synthetischer Datenerweiterungstechniken erreicht werden.

Schlussfolgerungen

In diesem Beitrag wurde der Einsatz von LTCs zur datengetriebenen Vorhersage von Kraft-Stauchungskurven bei Metamaterialien untersucht. Dabei stand das industriell relevante Szenario geringer Datenverfügbarkeit im Mittelpunkt. Die Ergebnisse der Studie zeigten, dass LTCs mit dem Nadam-Optimierer trotz der eingeschränkten Datenbasis in der Lage waren, für liegend gedruckte Proben angemessene Vorhersagen zu liefern. Allerdings wies das Modell bei den stehend gedruckten Proben eine deutlich reduzierte Modellgüte auf, was auf eine noch eingeschränkte Generalisierbarkeit des Modells hindeutet. Auch konnte keines der Modelle die periodischen Beuleffekte zufriedenstellend abbilden, was insgesamt die Herausforderungen der datengetriebenen Vorhersage komplexer mechanischer Systeme bei einem quantitativ begrenzten Datensatz unterstreicht. Das kombinierte LTC-LSTM-Hybridmodell führte nicht zu den erwarteten Verbesserungen. Die Ergebnisse deuten darauf hin, dass sowohl die Datengrundlage als auch die Modellarchitekturen zu optimieren sind, um einerseits die dynamischen Effekte der Kraft-Stauchungskurven adäquat zu erfassen und andererseits die Generalisierbarkeit der Modelle auf Variationen, wie z. B. der Druckrichtung, zu verbessern. Zukünftige Arbeiten könnten sich daher auf die zielgerichtete Erzeugung zusätzlicher experimenteller Daten oder – aufgrund der damit verbundenen Herstellungs- und Versuchsaufwände – auf den Einsatz von Data-Augmentation-Techniken konzentrieren. Darüber hinaus könnten optimierte Trainingsstrategien und die Untersuchung alternativer Modellansätze dazu beitragen, die Abbildung der dynamischen Effekte zu verbessern. Insgesamt zeigen die Ergebnisse der Untersuchungen das Potenzial von LTCs für die datengetriebene Vorhersage des mechanischen Verhaltens von Metamaterialien im Kontext des Leichtbaus, weisen aber zugleich auch auf die damit verbundenen Herausforderungen hin.
